HC-SDAQEM-01台架测试设备
HC-SDAQEM-01测试设备主要应用于PST台架测试：例如常见的风洞系统、试车台、热工实验系统等。HC-SDAQEM-01测试设备通常具有以下特点：
- 主要应用于大量物理量信号测量，如温度、压力、力、振动、热流等；
- 适用于通道数量较多，需要考虑同步、数据存储、解析、运算等复杂问题；
- 适用于现场电磁状况复杂，伴有大功率用电设备，存在诸多干扰源的环境；
- 现场物理环境复杂，如使用温度、湿度、振动冲击、粉尘、真空等因素；
设备组成：

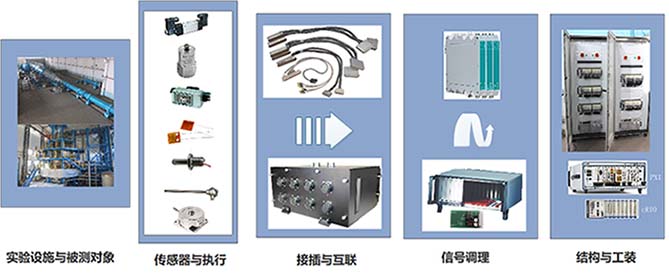

HC-SDAQEM测试设备组成通常包括以下几个组成部分：被测对象、传感器与执行器、线缆与接插件、信号调理平台、结构与工装平台、NI采集硬件（PXIe、cRIO）、系统执行软件。如下图所示：
技术指标：
|
内容 |
指标 |
|
系统采集的信号类型 |
电压、电流、转速、温度、压力、振动、热流、通讯等 |
|
接插件寿命 |
不低于15000次 |
|
信号线缆 |
绝缘电阻≥1.5* 10³MΩ；20℃导体直流电阻≤185Ω/km |
|
输出功率 |
系统AC隔离供电 |
|
电磁屏蔽 |
60dB/1GHz，40dB/3GHz（IEC TS 61587-3: 1999-10） |
|
通道数（Max） |
3000路 |
|
分布式系统同步精度 |
≤20μs（1588） |
|
采集噪声（峰-峰值） |
≤±15mV(系统级采集精度-4309) |
系统优势：

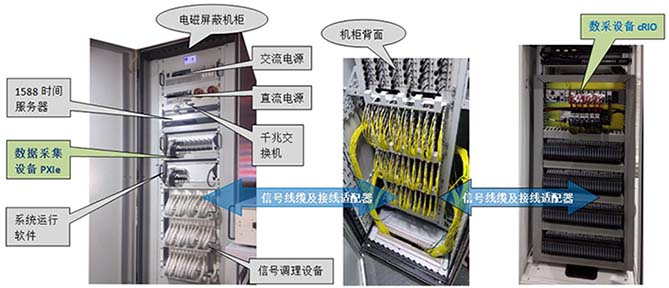

- HC-SDAQEM-01系统包括机柜、传感器、接插件、线缆、隔离电源、时钟服务器、信号调理、采集模块、软件等一整套的台架测试解决方案。
- 可结合systemlink软件为用户提供远程访问功能
- HC-SDAQEM-01系统满足IEC TS 61587-3: 1999-10；屏蔽效果60dB/1GHz，40dB/3GHz。

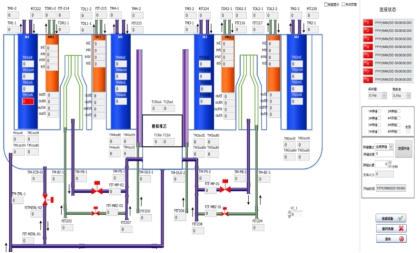

- 灵活、强大的软件功能
主要用户：
